０３５６ 灰箱作用腕セット Ｄ５１・５２用の取り付け方法
作用腕テコ受には面取りをしてあります。面取り側が主台枠側になる様取り付けます。

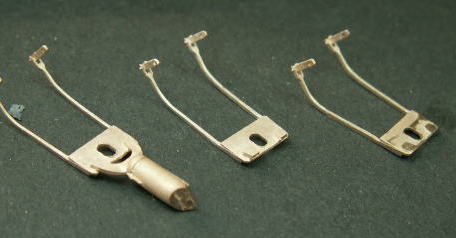

セット内容です。主台枠に取り付ける作用腕を止める部材（Ａ）には、Ｍ１，４のタップを立てて有りますが、ビスは各自ご用意下さい。
Ａ
作用腕のネジ穴部長穴の動輪寄り一杯の位置で、（Ａ）部材にネジ止めします。此れで位置が出ますので、珊瑚さんの呼び名で”灰箱”に（Ａ）を固定します。接着剤でも固定可能です。
→
→
Ｄ
Ｂ
Ｍ１，４のタップを立てられる方はネジを切ってください。
関節ピン（０，４線）を半田でとめます。
この辺の要領は此方に詳しく書いています。
従輪押さえ板（Ｄ）のランナーは図の様に切断すればＯ，Ｋです。

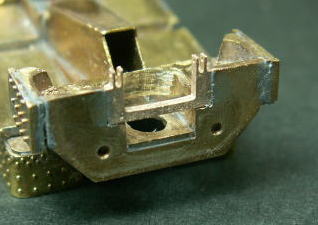

主台枠後部端梁に、作用腕テコ受（Ｂ）を取り付けます。接着剤でも取り付け可能です。作例は半田付けしています。パーツが端梁から出っ張らない様気を付けて下さい。
作用腕本体（Ｃ）はランナーを完全に処理してください。
←
Ｃ
従台車を取り付けて作用腕をネジ止めします。
図のパーツ（Ａ）のランナーを処理しておきます。

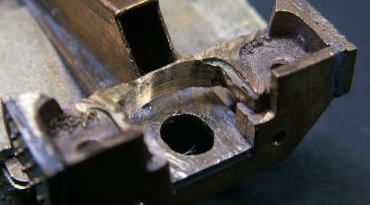

今回の作用腕のパーツ作成にあたり、下回りをお借り致しました（Ｇ様）の、Ｄ５２用のフレーム後部は別売の”火室膨張缶受”が付いています。上図の様にドローバー取り付けネジの頭を逃げる為、削りました・・（キットのまま組んだ場合は必要有りません）
関節部の穴に０，４ミリのドリルを通して置きます。

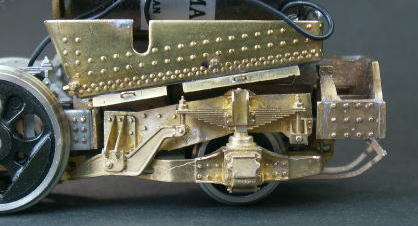

完成です。
←Ｂ
