Ｄ型用バルブギャーの組立等

其の１

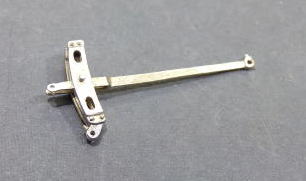

実物の呼称（加減リンク体）の表面を丁寧に磨いて置きます。
加減リンク側板の内側も同様に磨いて置いて下さい。

ラジアスロッド（Ｓ０１３→Ｓ００６では長さが違います）を入れて、ラジアスロッドがスムーズに上下する事を確認して組み立てます。矢印の穴（両面）の穴を０，５のドリルを通して置いて下さい。

↑

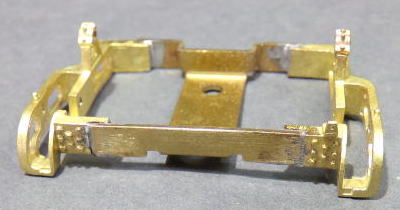

キットのモーションプレート組み立て部材（中枠）を使って組み立てます。

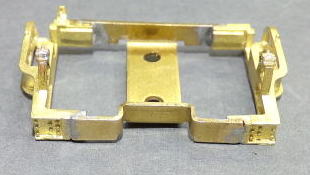

スケール通りの加減リンクを入れる為、オリジナルのパーツより幅が若干広くなっています。組み立て用の部材（メーカー呼称・中板）のはばを詰める等、ユーザー様のご判断で対応して下さい。

加減リンク押さえのパーツはランナー側を丁寧に削り、こちらを上にして本体にネジ止めします。

其の２へ

目次へ

本体裏の切欠き部で加減リンクを斜めに入れ表側の穴にセットします。
