Ｓ０２２　ラジアスロッド上下機構（摩擦式）の使用方法　其の２

↓

外しておいた逆転軸をセットします。

テコの先端を少し開きます。ロッドのＵ金具も同様に開いて置いて下さい。

お詫び
１０ミリに訂正致します。

(軸部材）を切り取り、軸部を仕上げて下さい。軸先端を細くしておきます。

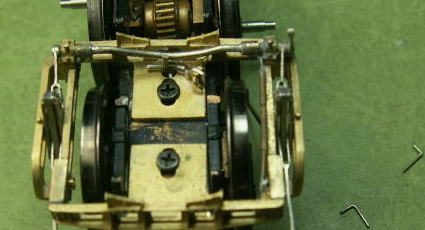

主台枠にセットします。図は動輪押さえ板用ネジ板は外してあります。画像手前が第二動輪側です。モーションプレート取り付けネジ板は、この装置対応で、加工してあります。

（テコ）をランナーから切り離しておきます。

↑

↑

テコはこの向きにしておいて下さい。

駒とレバーをリンクします。

目次へ

｜

｜

１０

→

←

０，６ミリの線材で図の様なピンを作ります。

ミリ

モーションプレートの前梁（右の画像の角穴）から、ピンバイスに０，６ミリのドリルを、図の様に咥えて（テコ）ピン取り付け部の穴を貫通させます。

（レバー）と（ロッド）を図の寸法で半田付けします。
　（寸法は目安です）当工房のＳ００２モーションプレート使用時は此れで大体合います。
　　　　

矢印の穴を長穴にしておくとベストです。

別の角度から・・画面右が台枠後部です。

動輪にセットします。

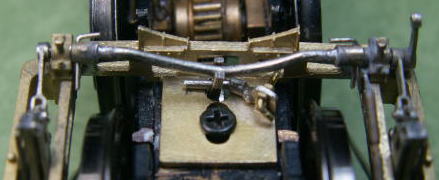

釣りリンク腕と逆転軸をＬ字のピンで固定します。後はテコの前後動と釣りリンク腕の動きが一致する様に、矢印の箇所で調整してください。

（テコ）を下から指で押し込みながら、テコの穴に（軸部材）を差し込みます。

ピンセット等で軸部材を、テコピン取り付け部にセットします。

作っておいたＬ字ピンを挿入します。

作例は　Tenshodo製　Ｃ５９（Ｃ６０）の台枠を使用しています。珊瑚模型店様、安達製作所様、クロスヘッドＩＡ様のＣ型用フレームでは、上図の様な加工は不要です。

モーションプレート取り付けネジ板に、穴をあけて頂く必要は有ります。
