穴あけが終わりましたらケガキ線を綺麗に消して置きます

ドリルを手回しで開けています

B20　１０　　其の８

●ブレーキテコの基部の表現

→

←

１４ミリ

↑

↓

０,６ミリ

主台枠のリベットを植え込みます。ケガキですがノギスを使うと早く正確に行えます

厚い板材の穴開け時には油を使用します。スポンジに油を染み込ませておき、穴開けの途中でドリルをスポンジに刺すと、キリコもとれ便利です

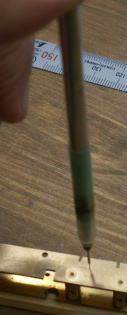

手作りのルーマドリル用ピンバイスです。

一番左があけた穴です。板材が厚い（１，２ミリ）のと、ねばいので慎重にあけます。板圧があるので０，３５のルーマドリルを使用しました。（０,３５の線を埋め込みします）

左右の台枠を同時に切り込みを入れる時、図の様に”クランプ”を使用すると良いです

図の様に寸法をケガいて糸鋸でスリットを入れて置きます・・丸ヤスリで半丸を作る時のガイドです

●丸頭のリベットを作る

今までは市販のピンバイスに線を咥えて加工していたのですが、センターがなかなか出ないので能率が悪い為、０，３５線用のコレットチャックを作りました。

当然の事ですがセンターは出ますので、精密ヤスリで頭を丸めます。

裏から線を差し込みます

表への出具合を確認します

半田付けします

今までの方法

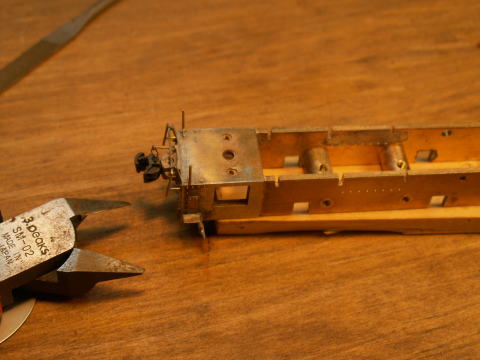

裏に出ている線をニッパーで切断します
