給水ポンプ動作確認ロッド関連のページ

００９６

↓

００９７　ロッド受けはD５１のハンドレール上に付くタイプを模してますので、当機の場合、左図の様に高さを詰めました。A−オリジナル、B−Aの根元で切り、C−ボイラーに差し込む部分を細くします

↓

↓

０，２５線

↓

適当な板にボス部を上にしてハンダ付けし、ボスにあるポンチマークに０，２ドリルを通します

ランナーから切り離します

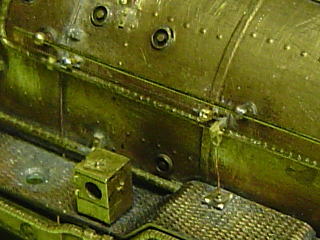

出来たテコをロッド受けに通し、キャブのパイプに差込み、受け金具部でハンダ付けします

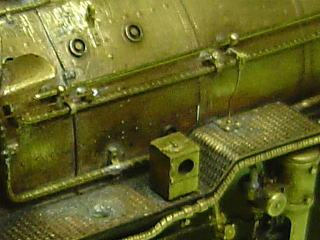

テコに給水ポンプからのロッドを取り付けます

キャブ前面に穴をあけ、０，５×０，３のパイプを入れて、裏からハンダ付けします

ロッド受けを取り付ける為の穴をあけます

パイプを切断（精密三角ヤスリ等で）し、仕上げます

ボイラーにハンダ付けする時上の様に０，２５線を通して付けると楽です

←

C

B

A

穴があいたら板から外し、０，２線をハンダ付けします

給水ポンプからのロッドが入る穴を０，２ドリルでサラっておきます

００９７　給水ポンプ動作確認ロッド受けを使用します
