０３８１ 煙室内セット（珊瑚模型店製 Ｃ６２用）のページ
実物のＣ６２のシリンダー中心と、煙突の中心は９０ｍｍズレています。珊瑚さんのＣ６２のキットも其れを表現しています。此のパーツもキット対応で中心がズレる様に製作してあります。
管板のランナーは太いので糸鋸で切断した方が良いかも知れません。
管板下部のスリットにウの差し込み部を入れて直角に注意して半田付けします。
イのペチコート部をネジ止めします。Ｍ１，４の３ミリ長さのネジを使用します。（ネジは付属しておりません）

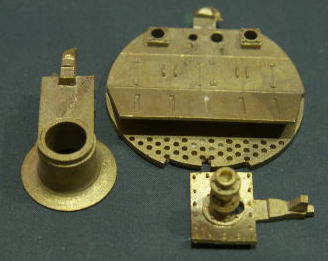

ア＝管板 イ＝ペチコート部
ウ＝吐出管座
ウの吐出管座のランナーも処理して下さい。
Ｍ１，４タップ加工済です
組み立てが終わりました。赤色矢印の穴をボイラー補強板に出ている、上下止めビスに入れて、青矢印部分で補強板に固定します。（半田付け又は接着剤）
☆ウエイトの切断加工無しで取付が可能です。
半田を処理して下さい。
イのペチコート部のランナーを切除します。特に管板に取り付ける面は丁寧に処理して下さい。
