後蓋にスライドバーとシリンダー安全弁の取付穴を開けました。上のパーツは実物呼称”パッキン箱”です。寸法で切断してから後蓋の太い穴に差し込みます。０，３穴を六等分で開けて有ります。

其の１０

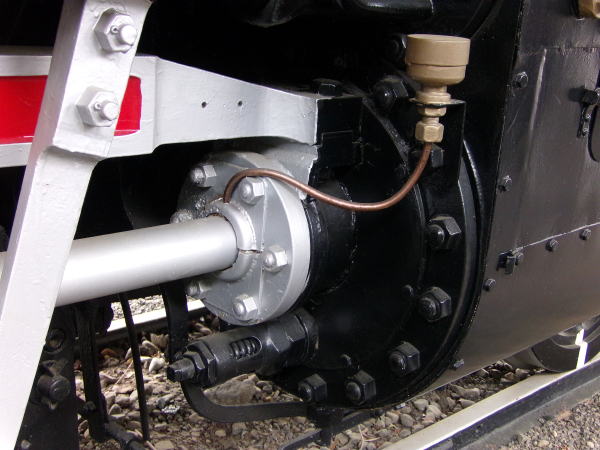

実物のシリンダー後蓋の画像です。

バルブガイド取付完了しました。

目次へ

其の９へ

其の１１へ

ロストの座を少し細くしてリングを圧入しました。

表で仮止めし、裏に出たランナー部を串刺しにして、たっぷり半田を流しました。

スライドバーの基部も、後蓋に植え込んだボルトナット用の、逃げを削ります。

バルブガイドも別売のロストに交換します。自作したバルブ前蓋と、径を合わせる為、リングを嵌めます。

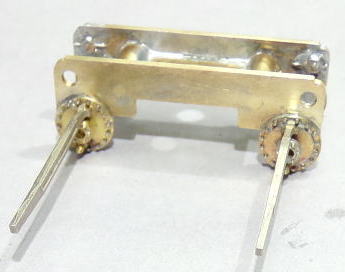

スライドバー取り付けました。

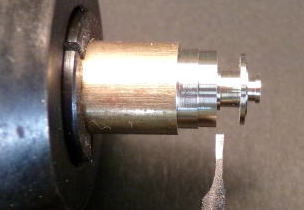

シリンダー後板に入る部分が長いですが、此れから割り出し盤にセットして、０，３ミリの穴を１６等分で開ける為、コレットチャックに保持する為です。穴開けが終わったら寸法で突っ切ります。

専用のバイト作りから始めました。１０ミリ丸棒から削り出します。

０，３の穴開けました。

パッキン箱に平径０，４のボルトナットを植え込みました。

ボルトナットの植え込みが終わりました。シリンダー安全弁取付検討中・・

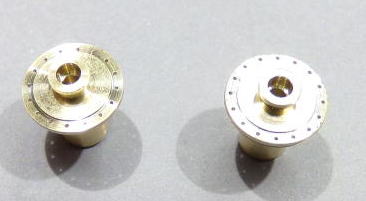

後蓋の１６か所の０，３穴に平径０，５のボルトナットを植え込みました（左）

シリンダーパッキン箱と後蓋を合体しました。一体で作るとドリルが完全に折れます・・・

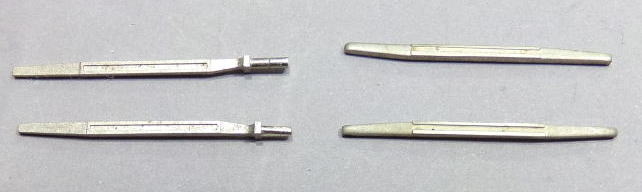

スライドバーも初期のキットのパーツは使いません。
ロスト製のスライドバーが発売されていましたので、其れを使います。後蓋に入る軸を細く削らないと、後蓋のボルトナットと干渉します。

シリンダー後板に後蓋取り付けました。

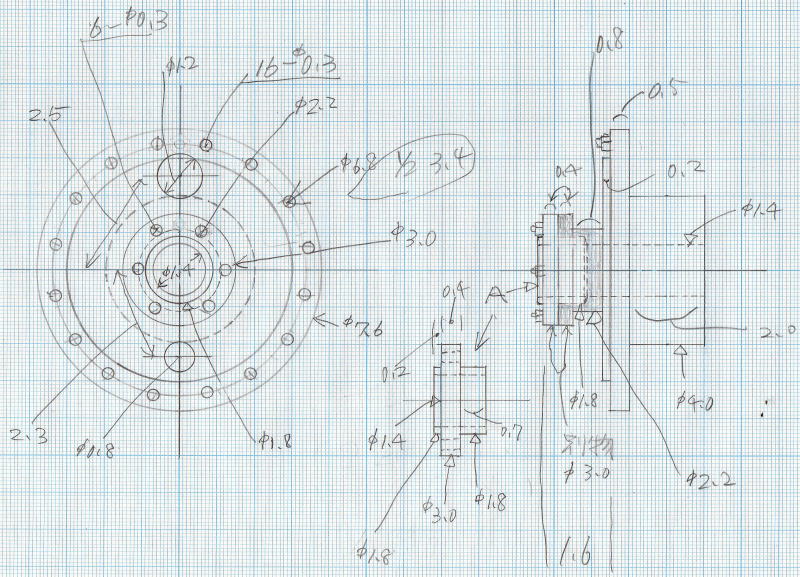

シリンダー後蓋も作り替えます。図面を書いています。
