配管を付けていきます。

取付板に半田付けします。

市販のブレーキ弁脚台２個を使います。

もう一つのパーツから（自動ブレーキ弁）を切り取ります。

一つのパーツから（単独ブレーキ弁）を切り出します。

取付板を作成し、単独ブレーキ弁を半田付け、配管を兼ねて線でロックします。

自動ブレーキ弁の裏に線を植え込み、取付板に穴を開けます。

最終の加工です。全体を再確認してミス等無いか、確認しています。

延長屋根の支持材取り付けました。

旧式のブレーキ弁を作ります。

延長屋根後端に雨除け？取り付けました。

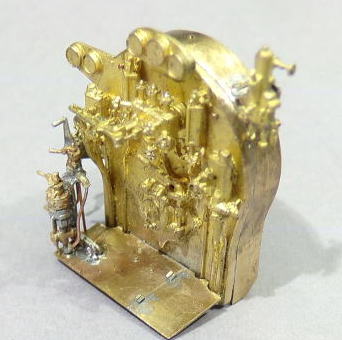

バックプレートユニットに取り付けました。

実物の配管はもっと沢山有りますが、バランス的に此の位でしょう。左下の線はバックプレートユニットに半田づけ時のガイドです。

９９％出来ました。

其の４２へ

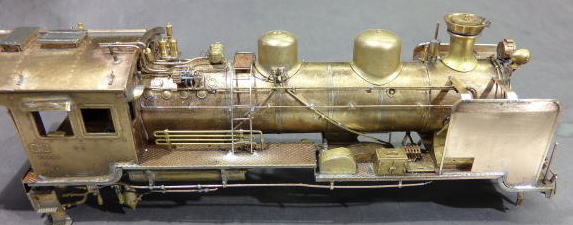

非公式側も終わりました。

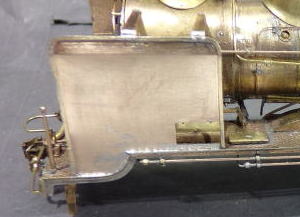

デフとステーの留めボルトを表現しました。

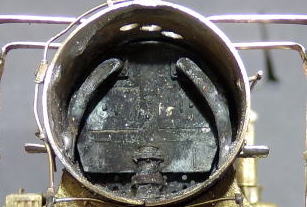

煙室内での半田付けが全て終わりましたので、半田付け後の出っ張りをリューターで削り、作成済みの煙室内を半田で固定しました。

其の４４へ

目次へ

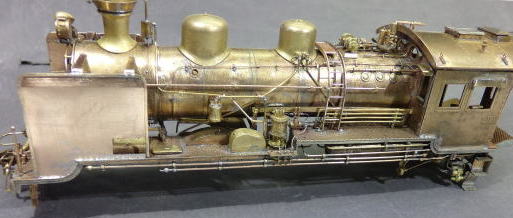

公式側デフ取付完了です。
