Ｂ２００４６　煙室戸の組み立て方法のページ

煙室扉はランナーをカットして、煙室戸にぴったり入る様、丁寧に整形して下さい。

余分のパイプを切断して上面を仕上げます。

煙室扉にハンドルを半田付けします。

０，４ミリの線（リン青銅線が良いです）に０，４×０，６のパイプを半田付けします。

カット

ランナー

←

煙室戸の煙室にはいるぶぶん（Ａ）を特に薄く作りました。

カンヌキにカンヌキ錠が、有る程度の抵抗が有る感じで入る様、カンヌキ錠の角度を、微調整して下さい。

此れで完成です。

お使いになる機関車の煙室にピッタリ入る様、先の細いヤットコ等で（Ａ）を外側に拡げます。

煙室戸もランナーをカットして、丁寧に整形して下さい。

整形

煙室扉ハンドル（丈夫なベリ銅製）は矢印の位置でカットして、カンヌキ錠部分を整形して下さい。

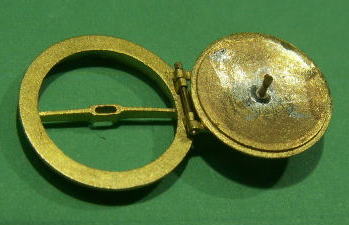

煙室戸に扉を嵌めて（扉の内側に段差を付けて有りますので位置決めが楽です）ヒンジとヒンジ受けに、０，４ミリのドリルを通します。

煙室の内径は組み立て時に微妙に違ってしまいます。どの様な内径にも簡単に使えるよう考えました。

セット内容です

ピンを差し込んで完成です。

黒く塗った部分が拡げた所です。

←
