B２０　１０号機　　其の１０

加減弁の原型製作中です

投炭時に上に上げる焚口戸のヒンジと、火室の石炭の燃焼状態を見る為の穴を表現しました。

倹修時に使用する横開きのヒンジを表現しました。

下回りの”専用ロストパーツ”が大分出来てきましたので加工の再開です

前へ

次へ

Ｂ２０専用パーツリスト

キャブ内も加工しますので、バックプレートのロストの原型を作り始めました。

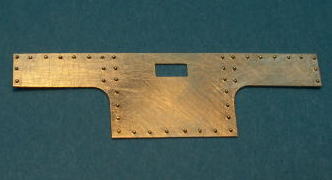

後部エンドビームにリベットを植え込み表現する為、０，２の洋白板から切り出しました。ケガキ方法等は其の１からで御覧下さい

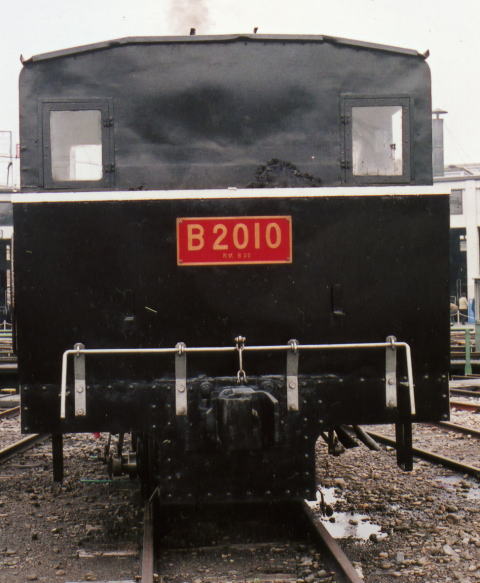

写真提供　　X様

０，３５線を植え込みました。丸頭のリベットの感じがお解かりでしょうか？
丸頭のリベットの作り方
数が多いので大変でした・・リベットの高さを揃える方法は、其の１に載せています。
