Ｂ２０　１０号機の加工　　其の１２

↑

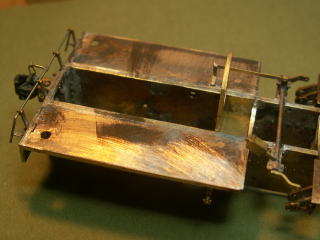

キャブ下板を作り変えました。追加で色々パーツを追加しますので、可能な限り薄くしました。（０，３厚のリン青銅板と、０，３×０，８幅帯板）

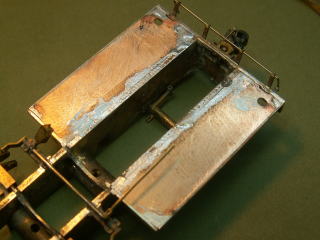

反対側が（キャブ寄り）こんな感じです

第一梁はモーター用の逃げは不必要なのでこのままにします。

後で油パイプを付ける予定ですので、パーツ単体のうちに穴を開けておきます

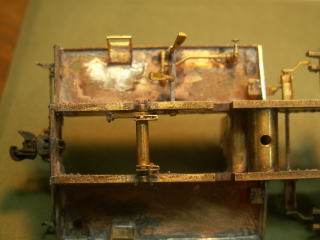

水タンクの排水バルブ（キャブ内の給水器への水管も兼ねる）を取り付けました。

第一梁に掛かります・・未着手の画像

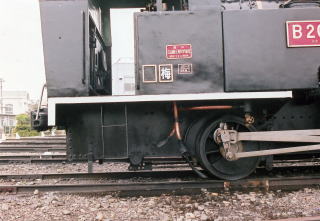

実機のテーパーの場合、キャブサイド下の縁取りの幅位でしょうか・・

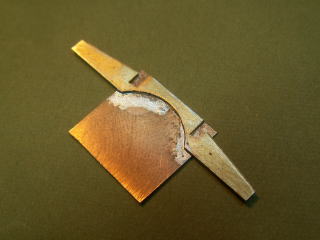

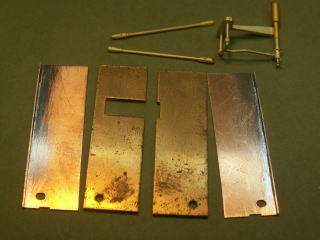

０，２厚のリン青銅板に（梁）を半田付けしました

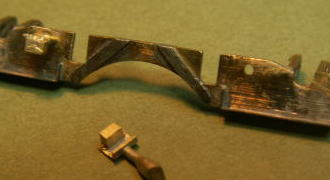

Ｂ２０専用パーツ　Ｂ２００１４の角型油壷を第二梁に取り付け、主台枠に嵌めてみました。

第二梁下部から１，０ミリ、主台枠用スリットの外側から２，８ミリの位置に、０，８ミリの穴をあけました。パーツのランナー部分は、丁寧に処理して置く事が肝心です。（磨く。。半田の”のり”を良くする・真円に近づける・等）

前へ

目次へ

次へ

半田付けしました

裏の様子です。表のパーツ側に半田を廻すのには、表のパーツに”フラックス”を充分浸み込ませておくと、旨く行きます。

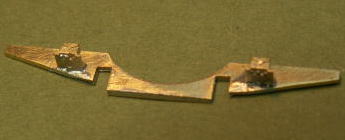

第三梁の加工に移りますが、矢印の部分が今後の加工時に不安な為、補強する事にしました。急がば廻れです・・

↓

主台枠に入るスリット部を仕上げます

モーター用の（逃げ）も仕上げます。実機ではテーパーがもう少しきついので、其の再現の為にケガきました。ヤスリで仕上げます。

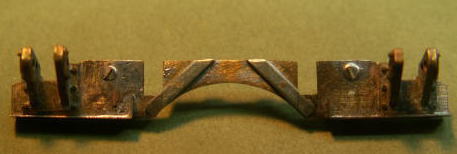

角型油壷を取り付けて第三梁は完了です。

バルブギャ関連の（逃げ）の半丸を、大きく欠き取りました。主台枠の梁用のスリットの幅に合わせる為、薄板を張りました。（０，２厚）

梁の上辺に帯板を（０，２t・２，０幅）を付けました。

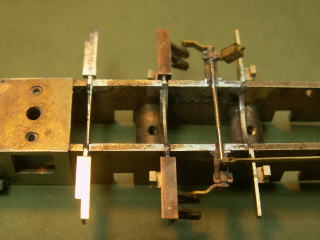

全ての梁を主台枠に半田付けしました。

第三梁と後部エンドビームに仮止めし、良かったら主台枠に半田付けします・・半田のキサゲを考えると、作例のように上で半田を流すほうが良いかもしれません。

半田をきれいに除去して置きます。

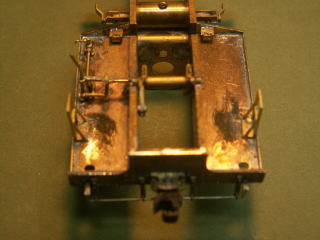

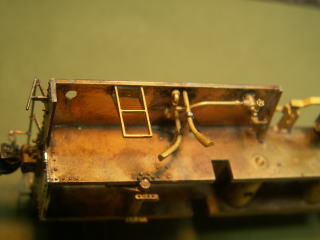

キャブ下板に注水器の排水管、キャブ下用ステップを取り付けました。
