Ｂ２０ 10号機の加工 其の14
位置の確認をして半田を流します
※この後の加工記事は、掲示板に掲載していますのでご覧ください。
２０１２年６月８日付から書いています。
（水タンク内板）を仮止めします
０，６ミリの線を通しました
上板を仮止めします

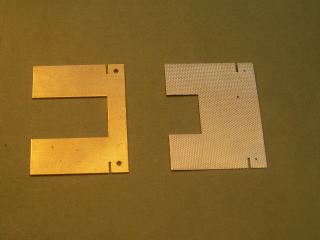

床板を新製します。鹿児島時代は”網目板”でしたので、エコーモデル製の（スケール網目板＝０，３t）から作っています
ブレーキシリンダーに給油する（Ｂ２０は蒸気を使用するブレーキの為、ブレーキ使用時の給油は不可欠）為の、オイルカップと、締め切りコックの原型が出来ました。
表に少し半田がにじむ程度に
位置を確認して良ければ半田をたっぷり流します。
カラーを半田付けしてから、Ｍ１，４のタップを立てました
オリジナル品
前妻板にも内張りを付けました。砂撒き装置のレバー用帯板用の長穴も開けました
公式側から見た同部品

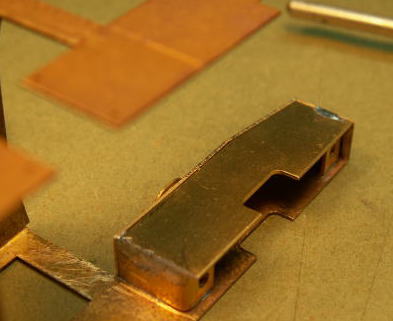

（水タンクハッチ）を半田付けします
底板を外してから本格的な半田付け
炭庫仕切り板に、キャブ後妻板の手ブレーキハンドル逃げを、除けるカキトリを作ります
切り欠きます
今後の加工で、キットの煙室戸の加工（カンヌキの削除・新規パーツ取付）を特別にお受け致しますが、上記パーツのご注文者様に限らせて頂きますので、予めご了承下さい。

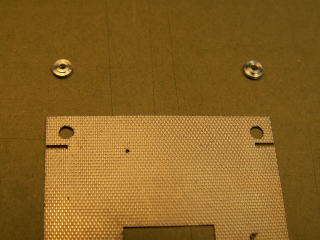

０，３tでは（Ｍ１，４）のネジ切りは厳しいので、旋盤でカラーを製作・・
新床板に裏から半田付けしました
キャブ後板を半田付けしました
キャブ後妻板に（炭庫仕切り板）を半田付けします。半田付けの為にオリジナルの板を切り欠きました。完成時に石炭を積む際、固着用の塗料が漏れないよう、たっぷりと半田を流しました
Ｂ２００２０ 煙室内管寄せ
原型です。

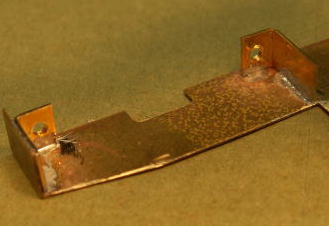

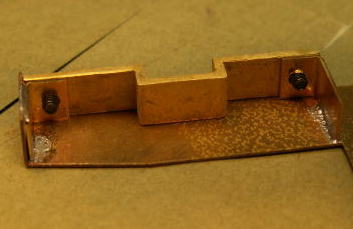

水タンク底板に（内金具）をネジ止めしてタンク前部に仮止めし
（水タンク上板）の”山”をヤスリできちっと表現しました。
←
これから半田付け作業が続きますので、外れ防止します。０，５８のドリルをランナーに貫通させ
