パイプを切断して端面を仕上げます。
テストピースから作図して取付座作成しました。裏に補強を付けました。
削った所に１tの板を貼り、蒸気管の入る継ぎ手は下に、排気管の継手は上に改造しました。
消音器をボイラーに付けると、配管が難しい排水管を、先に付けておきます。
サドル部にもしっかり半田を流します。
→
取付座上部にボルトナット付けました。真ん中の１本は、シャフトを残して位置決め用にします。
ボイラーに取り付けてしまうと、厄介なドレインパイプを、先に付けておきます。
蒸気管継手下にドレイン用の取付口付けました。排気管用出口下にも同様の加工済みです。

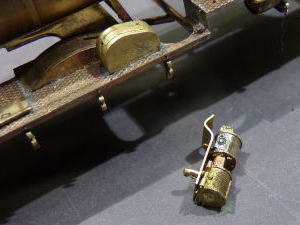

コンプレッサー取付座作成の為、寸法チェック中です。
パーツを改造します。上部をヤスリで削りました。

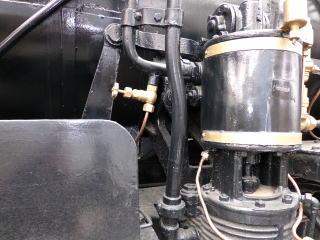

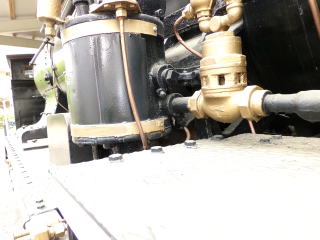

コンプレッサーの配管ですが、実物は蒸気管は下に、排気管は上から出ています。キットに入っている珊瑚さんのパーツは、蒸気管・排気管両方が、センターで配管する様に、継手が表現されています。
０，６×０，４のパイプを半田付け、パイプを長いままで、余分な半田の仕上げをします。

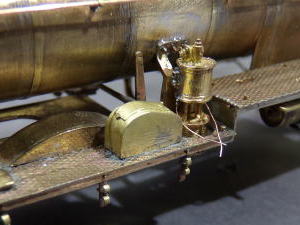

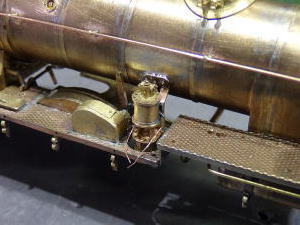

煙室に取り付けました。排水管取り付けました。
Ｌ型管継手（エコーさんパーツ０，５用）を半田付けします。

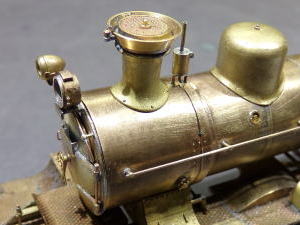

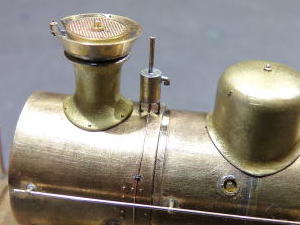

コンプレッサー排気の消音器を作成します。

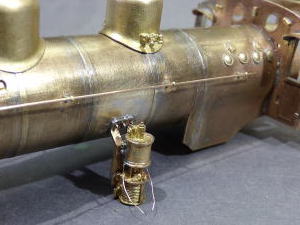

垂直に充分注意して、ボイラーに半田付けしました。

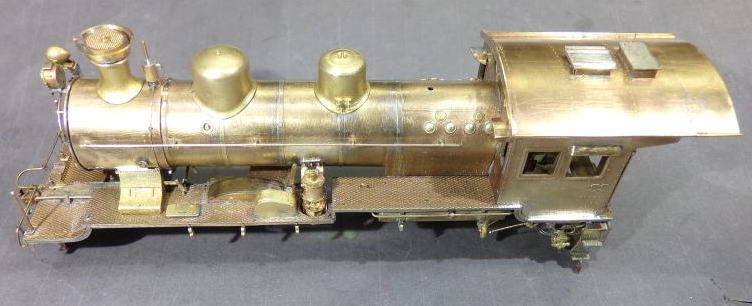

キャブ＆ボイラーとランボードを固定しました。
横ステイカバー上に、洗口栓（閉）取り付けました。非公式側もです。

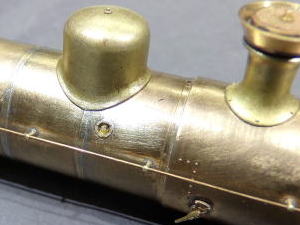

蒸気ドーム下に洗口栓（開）取り付けました。公式側もです。
