公式側への渡りです。
参考実機は風除け?若しくは、破損防止のカバーが付いています。フロントデッキへの取付は、上図の様に考えました。
↓
前照灯への電線管配管終わりました。
此れで各種配管が全て終わりました。
前照灯にLEDを仕込みますので、リード線を通すパイプを付けました。
リード線が通るか確認しました。

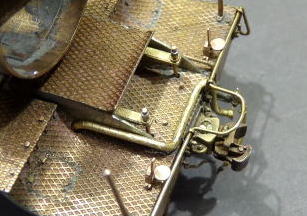

フロントデッキに暖房管を取り付けます。
解放テコ・同受けと干渉しますので、曲げ位置等苦労しました。
フロントデッキへの電線管を配管していきます。
フロントデッキへの電線管配管終わりました。
フロントデッキに穴を明けて裏から半田付けしました。
フロントデッキに標識灯掛(0425)取り付けました。
キャブの電線管継手から、ハンドレールへの電線管も配管しました。
↓
↑
ATS取付で洗口栓が隠れてしまったので、新規に取り付けました。
ATS発電機の排気管も、取り外し式の屋根に対応します。

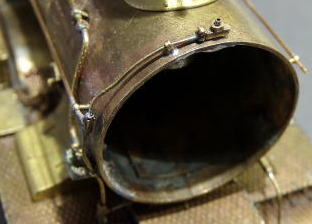

前照灯とフロントデッキに電線管を分岐する、電線管継手をハンドレールに取り付けました。
ATS発電機の電線管配管しました。
主発電機の電線管取り付けました。
ATS発電機の蒸気管・排気管取り付けました。
各排気管の端部はパイプ状にしてあります。
