８６２０の加工　其の２

イコライジングの下準備が終わりました。

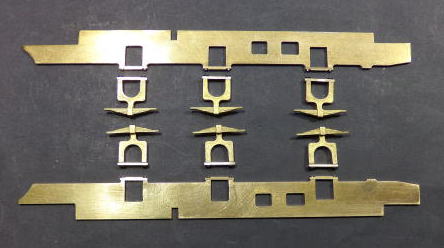

動輪軸箱とイコライザー金具をＭ１ネジで止めます。どんな感じか見ています

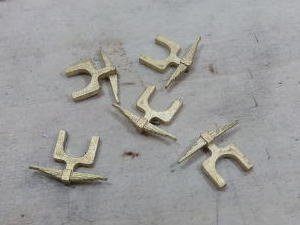

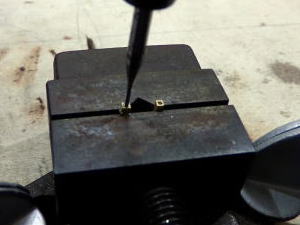

イコライザー用部品の加工に入ります。０，８ミリの穴を明けＭ１ミリのネジを切ります。

ロストで鋳造すると原型より小さくなります。軸箱（加工中のキットの軸箱は挽物でΦ５ミリ）にすんなり入る様調整します。

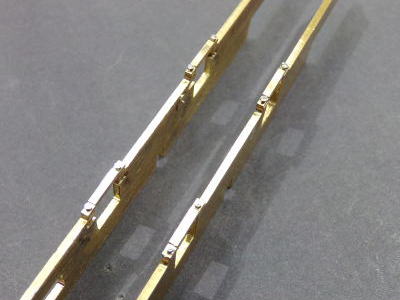

調整の終わった物は軸箱押さえをネジ止めして置きます。

未調整

調整済み

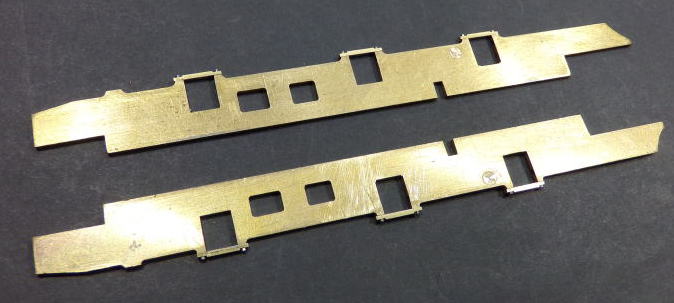

おもてから見るとこんな感じです。

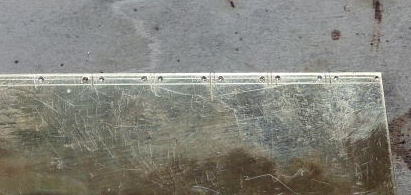

軸箱押さえ金具を作ります。

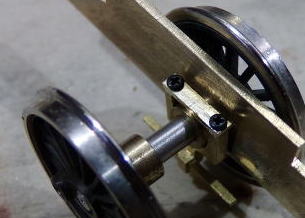

動輪の抜け止めをＭ０，５の六角ネジで台枠にセットしました。
前に開けた位置出しスペーサーの穴は、イコライザーの支点に干渉する為埋めます。
