８６２０の細密加工　其の１

花輪線で晩年まで活躍していた　　ハチロク　を作ります。
特定番号機ではなく、良い所取りの機関車になる予定です。

Ｍ０，５のネジ　１２か所切りました。

イコライザー用の部材もロストが出来て来ました。

動輪押さえ板が使えませんので、動輪の抜け止めを作りました。
小さい被切削物の場合、真鍮製のアングル（大きなホームセンターで買えます）に半田付けして、加工後半田をばらします。
６個しか要らないのですが、予備として余計に作りました。

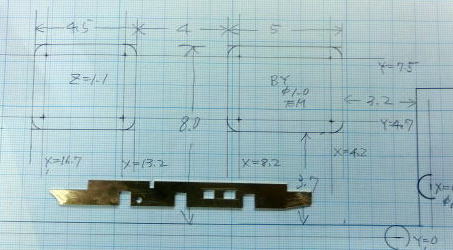

フレーム後部の各穴２ヵ所は、実物図面より割出して、１０倍寸の図面を書き、１ミリエンドミルで加工しました。

左右のフレームの位置出し用スペーサー穴を開けてから、半田をばらしました。後部のスペーサー用穴は、当該位置に各穴２ヵ所が開くので、加工しません。

３５年前に珊瑚さんで発売されたキットから加工します。ロストパーツが単式コンプレッサーのみという、シンプルなキットです。

動輪の抜け止めをフレームに、Ｍ０，５のネジ止めする様にします。めくら穴に極細のタップ立ては嫌なので、該当部の裏に逃げの溝を掘りました。

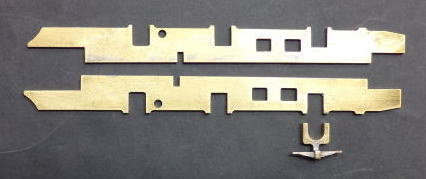

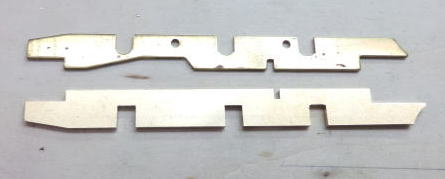

実物のフレームを模して下端を削り出しました。もうキットの動輪押さえ板は使えません。

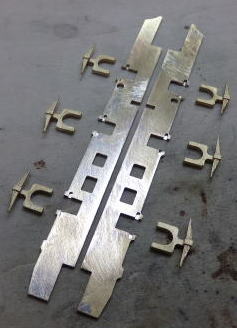

オーナー様のご希望で、・実物に近いイコライジングを・との事ですので、動輪の軸受に嵌める構造の、部品の原型を作りました。６個入りますのでロスト屋さんにお願いしました。

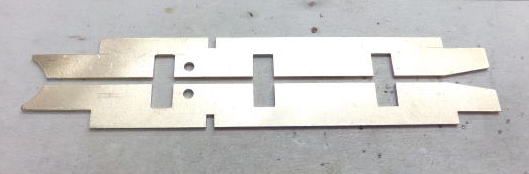

ユーザー様のご要望で、イコライザー関連を”凝りたい”との事で、下廻りを新製します。１ミリ厚の快削板から作ります。

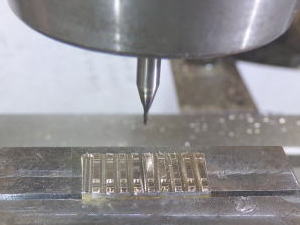

０，４２のドリルで下穴を開けＭ０，５のネジを切りました。

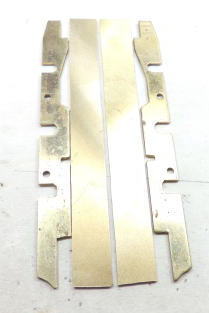

材料を２枚半田で付けて置いて、フライス加工でオリジナルの台枠と同寸に加工しました。
