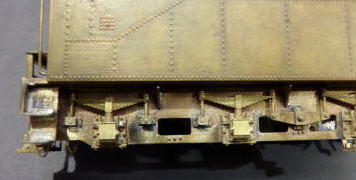

テンダー前ステップ可也苦労しましたが出来ました。床板前梁部のアングル・台枠の三角リブを逃げる欠き取りしました。

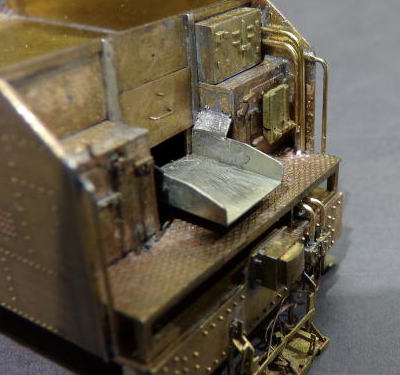

床板前部に付くステップを作り変えます。

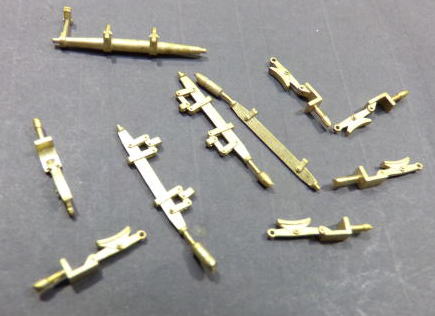

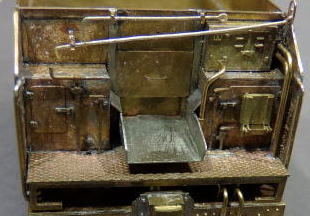

火搔き棒(長)の引掛け金具は少し凝って見ました。
水管取付・ドローバーをこの向きで取付(テンダー床に段ビスとスプリングで取付)ATS車上子が有るので、この方法しか有りません)
前妻に火搔き棒長短取り付けました。ATS収納箱からの信号線取付中です。
テンダー後妻は此れで完成です。前妻に少し残があります。

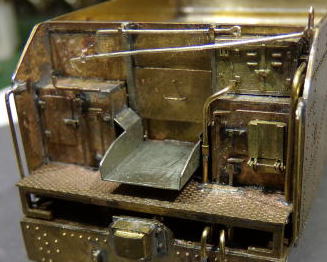

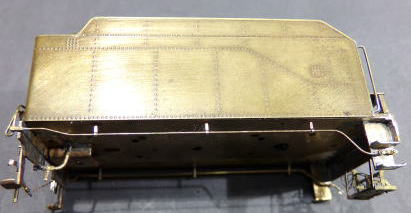

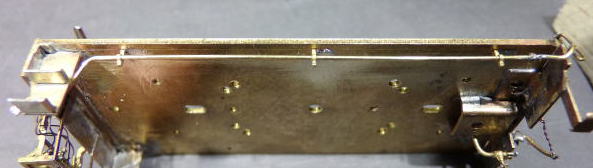

テンダー後妻からキャブへ電線管取り付けました。
電線管継手も付けました。
矢印部で上下をリンクしています。はめ込み式です。
暖房ホース接続口がパーツの儘だと長いので、切断して接続口を製作・取付ました。
暖房ホース接続口取付・ブレーキ管配管開始です。
ブレーキ管配管完了です。
台枠との当たり等、充分に調整しながら床板に半田付けしました。
ATS車上子から収納箱への配管取付中です。
此処に付きます。

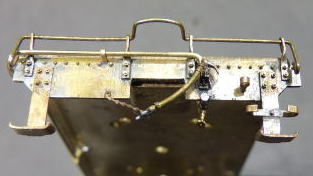

台枠後部に排障器を取り付けました。
鈴木工房製のロストです。

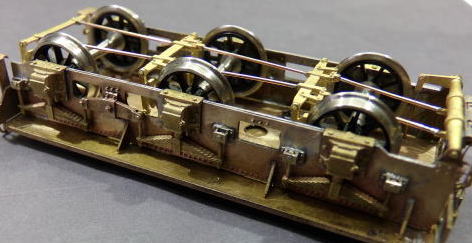

苦労しましたがテンダーブレーキ装置取付完了です。
床下が寂しいので、(他とのバランスも有るので)テンダーブレーキセット買いました。

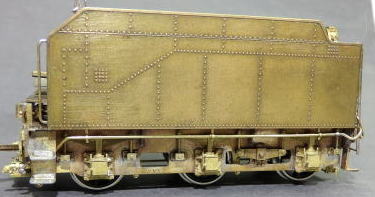

各部を念入りに調整して上廻りと合体しました。

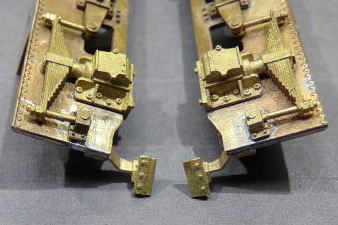

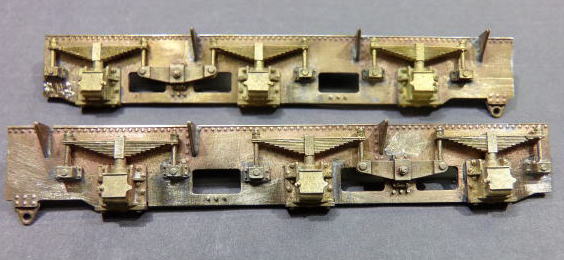

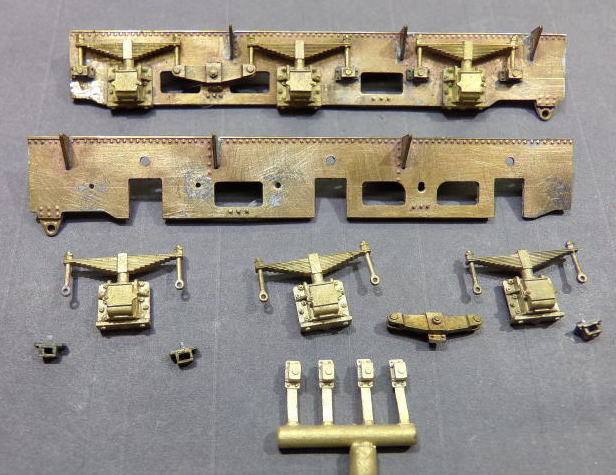

公式側の台枠もパーツ取付終わりました。

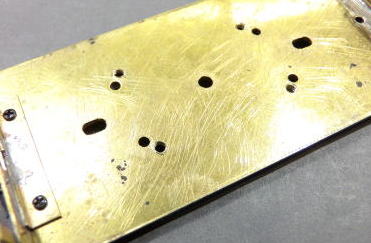

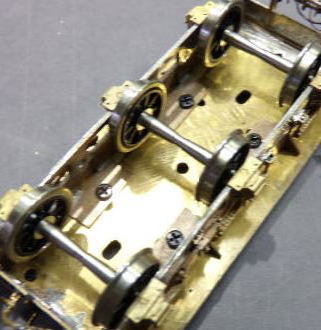

床板の台枠取付ネジ穴位置が合っていなかったので、開けなおしました。(外側の4箇所)
珊瑚さんに頼んでおいた(バネ吊り受け)が届きましたので、テンダーを仕上げます。

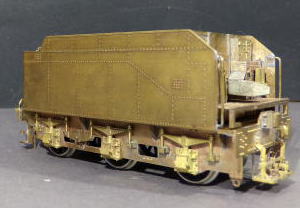

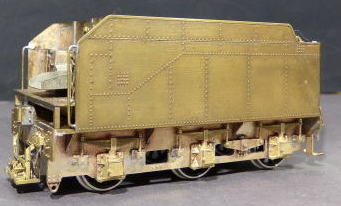

テンダー此れで完成です。
其の20
ATS関連の配管取付終了です。
ロスト原型作りました。バルブガイド部の点検蓋です。
