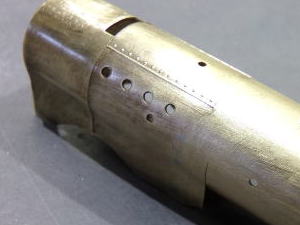

銅線でボイラーをきつく巻いてから、ボイラー補強板を半田付けしました。
煙室とボイラー部を合体しました。
ボイラーバンドを付けてからでは、ハードな修正が出来ないので、ボイラー関係の組立に関する事前の確認をします。先ずボイラーの歪みをチェックしました。真円で無かったので修正しました。

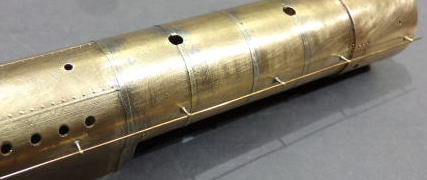

非公式側のハンドレールノブ取付完了です。ハンドレールノブを１本ずつ、スペーサーに合う様に修正しながらですので、すごく時間が掛かります。

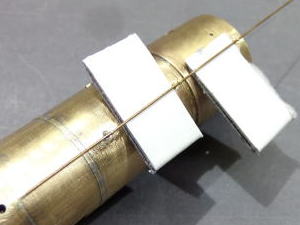

ボイラー内側からノブを入れ線を通します。厚紙で線を押し上げる様にして、ノブを内側で半田付けします。
半田を溶かし、アングルから慎重に取り外して、裏の半田を除去しますが、なにせペラペラな帯ですので、大変神経を使います。

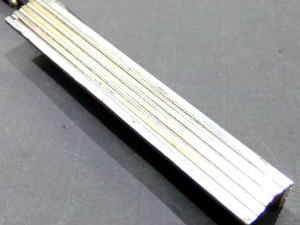

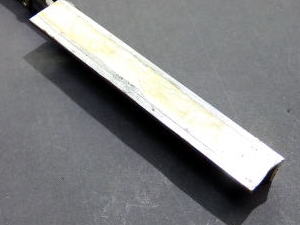

０，０５tの真鍮板を、１０×１０の真鍮アングルに半田で固定し、フライス盤でφ１ミリのエンドミルで、０，８５幅の帯板を作ります。予備も入れて５本必要なのでこの工程を２回します。

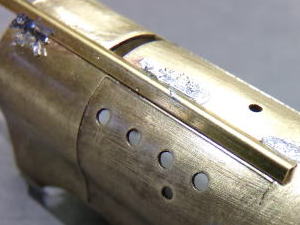

適当なアングル材をリベットをカバーして半田付けしました。後で筋彫りのガイドにしますので、慎重に位置決めします。浮き出し筋をキサゲで削ります。

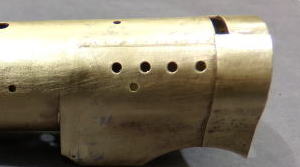

円筒部分はヤスリで削り、上右画像の←部分はキサゲで削り取りました。エッチングで浮き出し表現の（赤矢印−筋）を、削り取り本当の筋彫りをします。

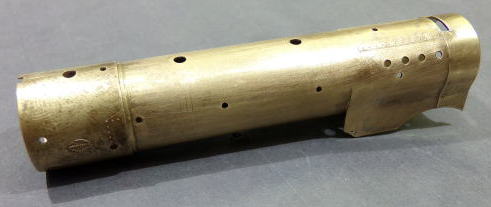

浮き出し筋をキサゲで削りました。筋彫り終了しました。
ウイストさんのバックプレートを使い、キャブ内も少し加工するので、ボイラーのキャブ内部長さを７ミリ短縮しました。

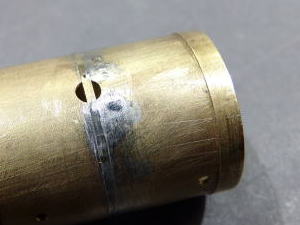

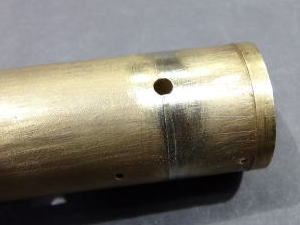

２本目のバンドを削りました。（第一次キットにはスチームドーム部の帯表現が無しでした）３本目の帯は火室部のリベットを削らない様、養生が必要です。
この帯は←部分がヤスリ掛け出来ません。どうするか熟慮中です。
→

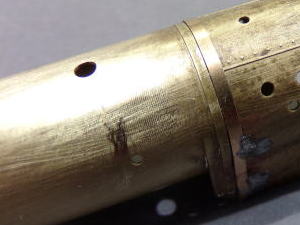

２本目の帯付けました。３本目のケガキ線入れてます。

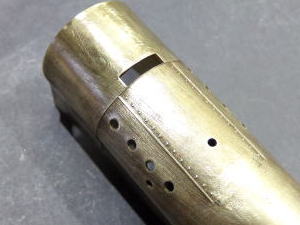

３本目の帯付けました。大変な作業です・・・

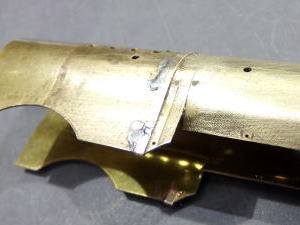

４本目最後の帯を付けますが、矢印の凹部分を半田後、線でロックしておかないと、ボイラー部を半田付けする時に浮いてしまいます。この帯は計４箇所ロックします。

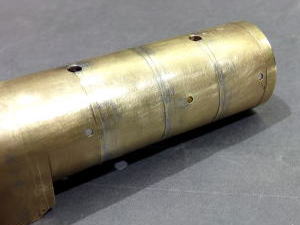

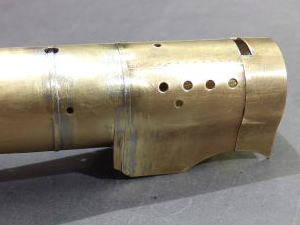

４本目の帯付けました。
→
←
ボイラー端面からノギスでケガキせんを入れ、帯板を半田付けしました。
ボイラー補強板を半田付けする時に、浮き上がらない様、線でロックします。

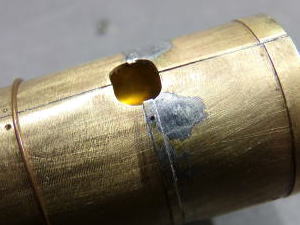

煙突取付の穴を確保する為、帯板を削除する為、此処も線でロックします。
半田を綺麗に処理しました。半田のキサゲが大変です。

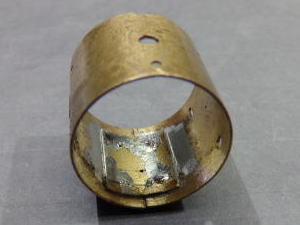

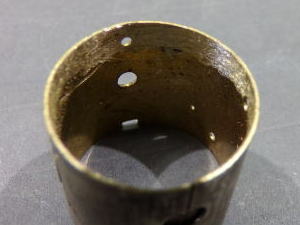

煙室の当て板を板から切り出し半田付け、ボイラーとの接合時にバラケない様線材でロックしました。
ボイラー先端に嵌める構造ですが、、きつくて入りませんでしたので、ルーターで少しづつ修正して、入るようになりました。

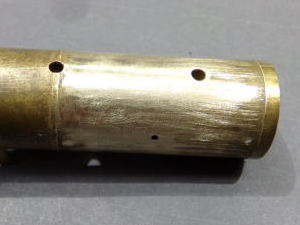

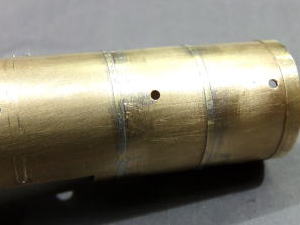

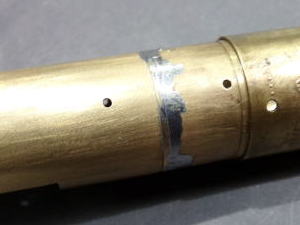

オーナー様のご要望で、ボイラーバンドの幅が広すぎるので、付け替えて欲しいとの事で、ボイラーバンドを削って見ました。綺麗に削れました。（根気が要りますが・・・）
適当な帯板を半田付けします。
１ヶ所ノブを入れて様子を見ています。
ハンドレールノブの穴を拡げるときは、頭部を動かない様、押さえて開けます。
半田付けしたスペーサーの表面をヤスリ、ノブがきつく入る様穴を調整します。
ハンドレールノブを付けますが、キットの穴を埋めるスペーサーを、旋盤で作成しました。穴より０，１ミリ程大きく作ります。
キットの穴に圧入します。裏の出っ張りを最小限にします。半田を流して置きます。
ハンドレールノブは当工房の０１８７（長）、０１８８（短）を使います。この製品はボイラー内側からノブを出すタイプです。
