前照灯の取付ですが、オーナー様のご要望はＬＰ−４２と、シールドビームの組み合わせと云う事で、実機を調べた所、平機関区所属機で、３両此の組み合わせを確認しました。過渡期にはもっと多くの事例が有ったと思われます。
裏側だけ仕上げて置き、厚み等は扉に付けてから仕上げます。
ヒンジ受けに溶接（実物で）の為の”耳”を作成、半田付けしました。受けと耳はカシメておきました。
フライス盤と旋盤で部品を２個作り、煙室戸にセットしました。
ヒンジをt０，８板から切り出します。
ハンドレールノブは当工房 ０１７９ 煙室戸用を使用しました。取付シャフト径が０，５ミリで、全体も結構細いです。レールはφ０，４ミリに対応します。
シールドビームと嵩上げ板をカシメテから、煙室戸に半田付け、板と煙室戸をロックしてます。
ハンドレールノブとレール付けました。９９％完成です。シャフトは未だ止めていません。
リングを入れて半田付けしました。前照灯座を作成しました。”架線注意”のプレートを貼る部分も有ります。
煙室戸に半田付け後カシメて有ります。
背の高いシールドビーム作成中。,
嵩上げ板を半田付けしました。
点灯式をご希望ですので、当初珊瑚さんの点灯仕様を、使う心算でしたが、同製品はレンズがプラ板を丸く抜いた物だったので、奥のＬＥＤが見えてしまうので、普通のＬＰ−４２を使い、図の様に加工して見ようと思います。プラ製のレンズを薄くするのが難題ですが・・
裏に出た軸に０，４の穴を掘り、カンヌキ用の”錠”を差し込み、半田付けします。
カンヌキと錠で扉をロックします。
軸受にきつく入る様、ハンドルの軸を調整して、圧入します。

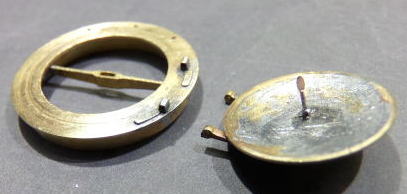

煙室戸枠と扉のセンターを合わせる治具を作りました。
扉とヒンジを線でロックしてから、半田をキサゲ、ヒンジの厚みを仕上げました。
此処まで出来ました。シャフトは仮の物です。
写真から寸法を割り出し図面を書きました。
難題の扉ヒンジを受ける部品ですが、自分で青梅の８６の該当部を撮っていました。
此処まで出来ました。
削り終わった裏に、丸棒を半田付けして、表を仕上げます。
φ１５ミリの快削丸棒から扉を削り出します。裏から削ります。
内径１３，６と１６ミリを削ります。
煙室に入る部分φ１８ミリで２，４ミリの段を削ります。
所定の寸法で突っ切り、段部分を咥えて表を仕上げました。
加工の合間に煙室内の部分を黒染めしています。煙突下にペチコート、下に吐き出しノズルが付くので塗料が廻らないからです、
取っ手取り付けました。
フライス盤にセットして、デジタルスケールで寸法出しして、穴を開けました。
ナンバープレート座作成取り付け、線でロックしました。
煙室戸裏にカンヌキ取付ました。
煙室戸のハンドルには軸受が必要です。
先ず煙室戸枠をセットし、ヒンジをセットします。次に扉をセットしてヒンジと扉を半田付けします。
