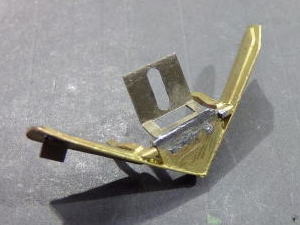

取付金具を作りました。
高さ調整のスペーサーを削り出しました。
バックプレートに逆転機取付、高さ等チェック中です。
気を取り直して再度キャブ内を作りました。もう一点部品が付くのですが、パーツ待ちです・・・
キャブ内に内板をセットしました。
バックプレートに”見送り給油器”を取り付けました。
内板上部にスイッチ取り付けました。
Ａ
→
取付は座に先にビスを入れて置いて
ステップユニットを入れてネジを締めます。
こんな感じになります。
公式側キャブ内板に電磁弁取り付けました。
取付金具を図の位置に付けます。
公式側のキャブ内板も順調に・・・
此処で寸法ミスが発覚・・・いちからやり直しです。
ボイラーの配管準備です。通風管（ブロアーパイプ）の受け金具、原型作成しました。
スノープローの取付座（ステップの取付も）作成しました。
煙室にステップを作成・取り付けました。
スノープロー（当工房 ０４１４）の取付ステーを少し曲げました。
Ｂ
椅子を取付た内板を半田付けしました。
カバーＡ，Ｂを半田付けしました。
カバー試作中です。
キャブ床板に動輪用の逃げが有ります。カバーを付けなくてはなりません。
床板カバーを付けるには、キャブ側板の内板を、先に付ける必要が有ります。肘掛を付けるのに苦労しています。
乗務員の椅子検討中 お宝パーツのニワ製 Ｄ５１用を加工して見ました。
ミスです・・公式側の内板は部品テンコ盛りなので、先に付けてしまうと、床板カバーが付けられません。しっかり半田付けしてしまったので、取り外しに難儀致しました。

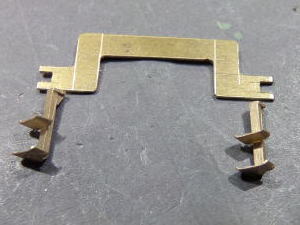

取り外し式のステップを作ります。スノープローを外した時に、ビス止め出来る様工夫します。
取付座にネジ止め用板（０，３位の燐青銅板）を、位置を確かめて半田付けします。
Ｍ２のビスで取り付けます。
両端のスリットにステップを差し込み半田付けします。
右端にステップ取り付けました。
カバーにステップを取り付けました。
