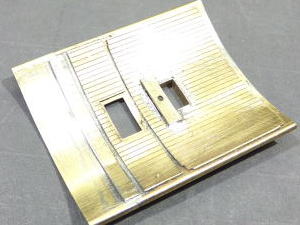

延長屋根部を左図の物を、１，３ミリ短くして半田付けしました。
表を仕上げました。

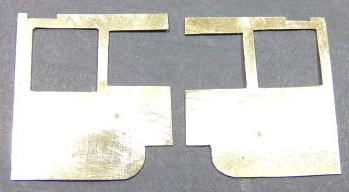

キャブ内板の該当部を削除しました。
Ｍ１のビスで着脱します。

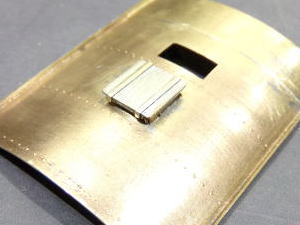

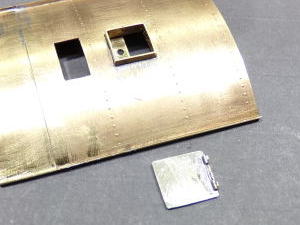

天窓上板を作成します。蝶番は０，６×０，４のパイプを使いました。このパイプに０，４の線を入れると、任意の角度で止まりません。其処でパイプを内側の面が少し残る程度にヤスリ、矢印の箇所に線を圧入して、ヤスったパイプと面一にします。そうすると０，４の線を通すとかなりきついです。

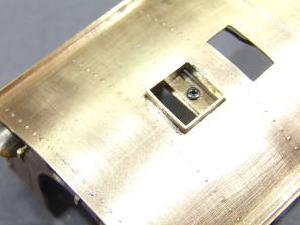

前部の天窓部でビス止めにします。
キャブサイドエンド部に、延長屋根の支持帯板が付くのですが、曲げやすいので最後に付けます。

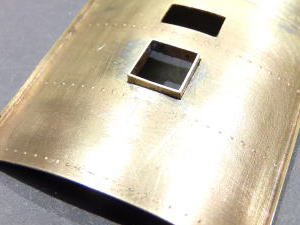

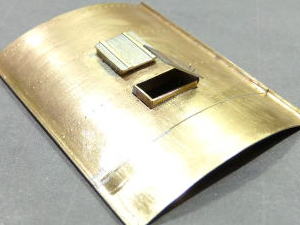

天窓開閉のリクエストですので、掛かります。初めに枠を作り、角穴を削って合わせます。
この段階でキャブ屋根の固定方法を決めます。

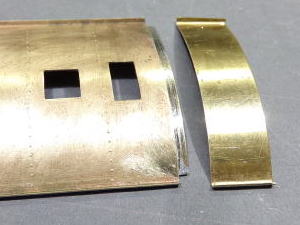

屋根延長部を板から切り出し、寸法のチェック中です。

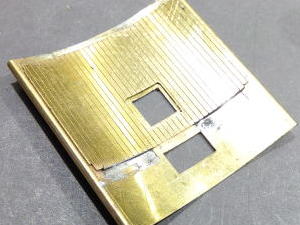

屋根と木目板も合いがＯＫなので、半田をしっかり流します。
霧除けに石炭散水管を取付、キャブ後部に半田付けしました。
半田をキサゲました。

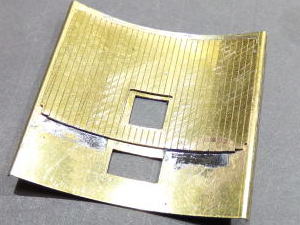

後妻後の木目板を貼ります。仮止めでキャブとの合いを見ます。
合いはオッケイなので半田を流します。

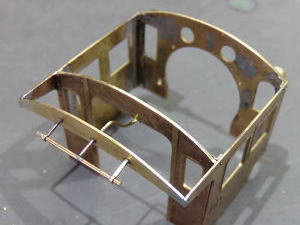

キャブ屋根を延長しますので、延長屋根の取付ベースを半田付け、カシメました。
未だ未装着のパーツが有りますので、６０％の状態です。

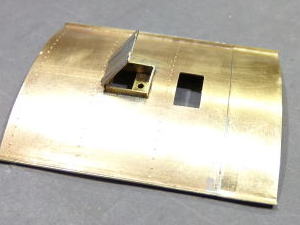

任意の角度で止まります。

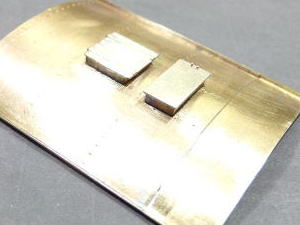

後部の天窓も加工しました。
下の隙間はキャブ床板とネジ止めして補正します。
塗装時に取り外せるよう、Ｍ０，５のネジで止めています。

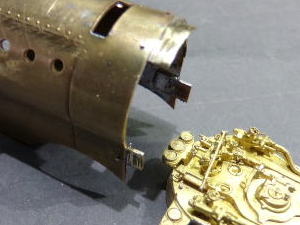

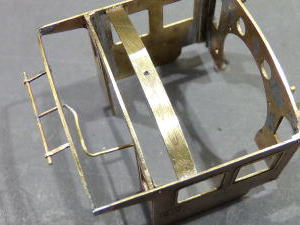

バックプレートユニットを保持する部材を、取付てカシメました。
