C５８　山田線仕様機　製作記　　　

其の２

ドームネジ止め用中板を外し、ドーム内側の半田を綺麗に処理して置きます。

精密丸ヤスリでドーム側面と面一になるまで丁寧に仕上げます。

窓の上辺で仮止めしました

砂撒き作用管の入る継手部を、０，２６のドリルで穴を深く掘り込んで置きます。ドームに半田付けするランナー部も磨いて置きます。

砂撒き管の入る継手部も、使用する線径のドリルで掘っておきます。

（エコーモデル）製の元栓を使用しますので、０，８のドリルで穴を仕上げます。その後１，２位のドリルで軽くサラモミして置きます。

加工前

裏から十分半田を流します・・余分の半田を綺麗に除去して置きます

図の様に指で木片を押さえて位置を決めて、半田で表の任意の場所で、仮止めします

木片に”瞬間”でチョンづけして→

側窓が立体的になりました

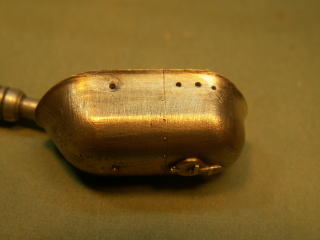

オリジナルのドームです。砂撒き管元栓を交換する為、一体鋳造のパーツを撤去します。

良く切れるニッパーで元栓を切り取ります。

初めは小径のドリルで穴あけします。（作例では０，５）

ドリルで穴をあける為、切断面をヤスリで平らにして置きます。

加工済み

未加工

ドームの継ぎ目部のボルト表現は、1個削れてしまいますが、後で植え込みます。

０，４t板から窓を切り出します

側窓部分を削り落とします

ドームを加工します
