Ｃ５８ 山田線仕様機製作記 其の3
反射板軸受けをエコー製ロストパーツに交換しました。

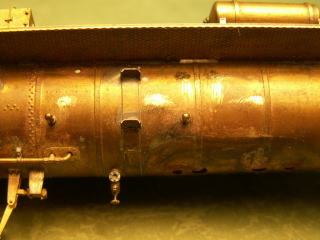

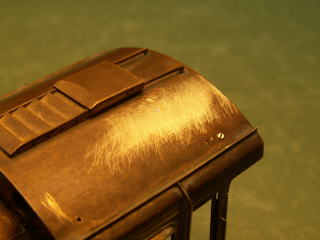

穴埋め仕上げ
温め器の配管時に、其の儘の位置だと配管が曲がる為、蒸気管カバー取り付け穴を長穴にしました

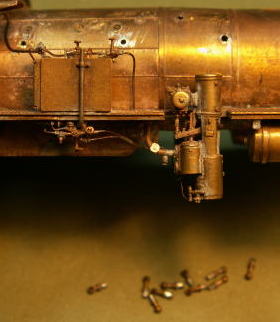

非公式側の蒸気管カバー、温め器を交換した為、穴の位置が合わないので加工、給水ポンプからの送水管の入る穴が開いていない為、加工しました。

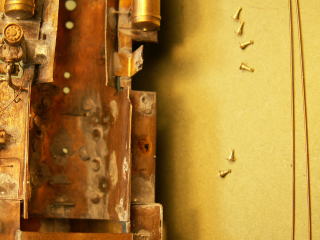

当工房の０１８７，８８のハンドレールノブはボイラー内側から取り付けるタイプです。ボイラーのハンドレールノブ用穴が、１,０ミリに対応します。頭部はおおよそ０，３５の穴が開いています。今回はハンドレールを０，４にしますので、穴を広げます・・適当な木材の上に頭が確りと付くように置き、力をかけず回転だけで、空ける感じで拡げます。
オリジナルのハンドレールノブ撤去後の、半田を完全に取り除かないといけません。

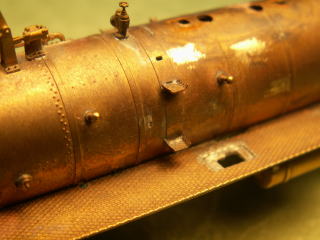

不要の穴を埋めます

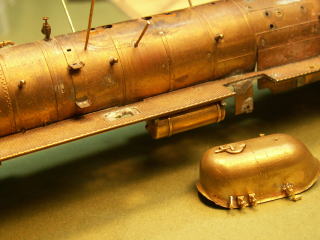

ドームの加工完了です

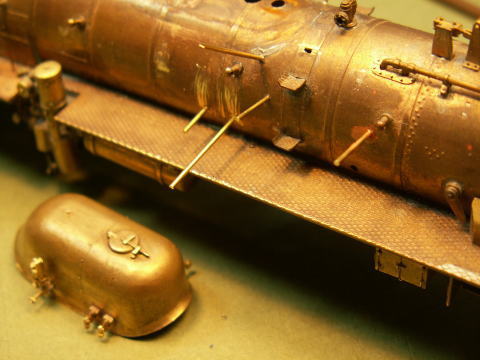

Ｋ００１ロストワックスヘルパー装着具を使って、元栓・汽笛・加減弁テコ等を、Ｅ００１ロストワックスヘルパーを用いて取り付けました。

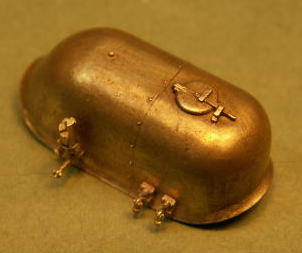

蒸気管カバーをこの位置にしました。反射坂ハンドルを、ニワ製ロストに交換しました。

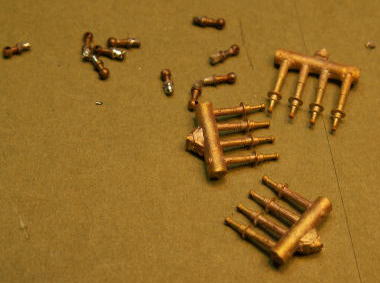

当工房の０１８７，８８のパーツに交換します

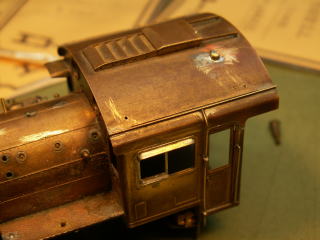

穴埋め仕上げ
元栓・汽笛はエコー製、加減弁テコはウイスト製、排砂管はニワ製です。

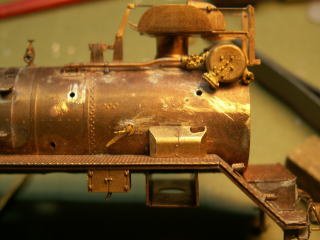

穴埋め仕上げ

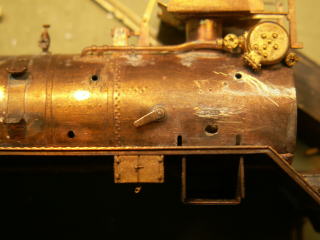

ハンドレールノブを撤去しました
